Alu-Tor – Montageanleitung

Alu-Tor – Montageanleitung

Unser Tor-System ist speziell für die Integration in unser Betonzaunsystem konzipiert. Die Stahlpfosten werden direkt auf die Betonzaunpfosten montiert – für eine stabile und langlebige Konstruktion. Alle Komponenten sind vorgefertigt und ermöglichen eine schnelle, präzise Montage ohne Schweißen oder aufwendige Anpassungen vor Ort.

Checkliste

Werkzeug- und Materialcheckliste

Für alle Torvarianten:

  • 2× vorgebohrte Stahlpfosten (zur Montage auf Betonzaunpfosten)
  • Befestigungsmaterial (Schrauben und Dübel für Beton)
  • Scharniere mit Langlöchern zur Feinjustierung
  • Halterungen für Sichtschutzleisten mit Gewindeeinsätzen
  • Türgriff mit Schlossmechanismus
  • Profilzylinder (Schließzylinder)
  • Abdeckblenden

Benötigtes Werkzeug:

  • Bohrhammer mit Betonbohrer
  • Maßband
  • Wasserwaage oder Rotationslaser
  • Bleistift oder Markierungsstift
  • Steckschlüsselsatz oder Inbusschlüssel
  • Schraubendreher

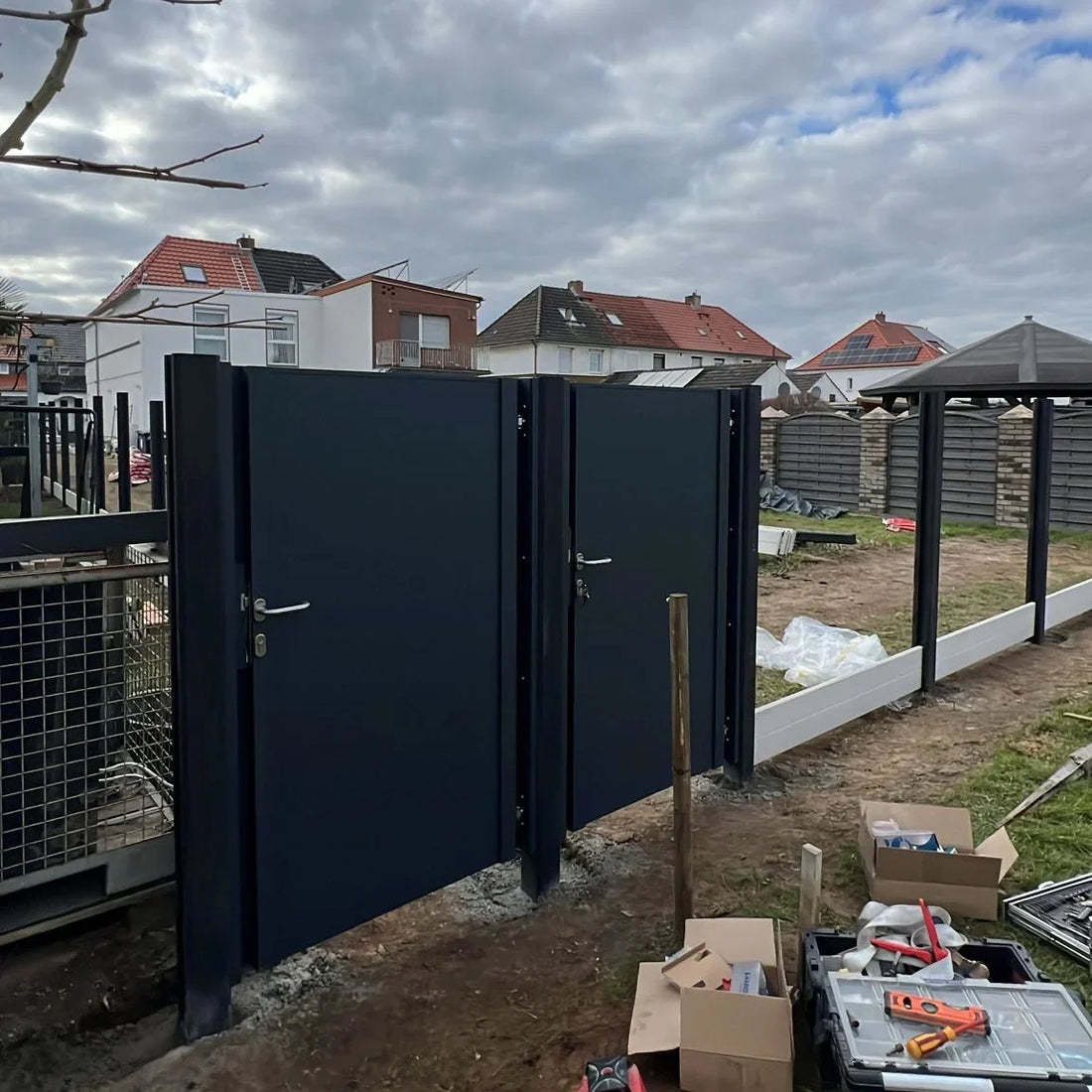

Alu-Tor Modern am Betonzaun
Alu-Tor Modern Detail
1
Schritt 1

Ersten Stahlpfosten montieren

  1. Positionieren Sie den ersten Stahlpfosten auf dem entsprechenden Betonzaunpfosten.
  2. Markieren Sie die Bohrlöcher durch die vorgebohrten Löcher im Stahlpfosten auf dem Betonpfosten.
  3. Bohren Sie die Löcher in den Betonpfosten und setzen Sie die mitgelieferten Dübel ein.
  4. Befestigen Sie den Stahlpfosten mit den beiliegenden Schrauben.
  5. Richten Sie den Pfosten mit Wasserwaage oder Laserlot exakt senkrecht aus, bevor Sie die Schrauben vollständig anziehen.
2
Schritt 2

Zweiten Stahlpfosten montieren

  1. Übertragen Sie die Höhe des ersten Pfostens mittels Laser oder Wasserwaage auf den gegenüberliegenden Betonzaunpfosten.
  2. Wiederholen Sie die Schritte wie beim ersten Pfosten, um den zweiten Stahlpfosten zu montieren.
Der Abstand zwischen den Pfosten muss dem Tormaß plus ca. 10 mm Spiel entsprechen.
3
Schritt 3

Sichtschutzleisten-Halterungen anbringen

  1. Befestigen Sie die Halterungen für die Sichtschutzleisten in den vorgesehenen Gewindeeinsätzen der Stahlpfosten.
  2. Achten Sie auf eine gleichmäßige Ausrichtung entlang der Zaunlinie.
4
Schritt 4

Scharniere montieren

  1. Montieren Sie die Scharniere an den Stahlpfosten.
  2. Nutzen Sie die Langlöcher zur Feinjustierung der Scharniere.
  3. Bei zweiflügeligen Toren montieren Sie die Scharniere entsprechend an beiden Pfosten.
5
Schritt 5

Torflügel einhängen

  1. Hängen Sie den Torflügel in die montierten Scharniere ein.
  2. Stellen Sie sicher, dass das Tor leichtgängig öffnet und schließt.
  3. Justieren Sie bei Bedarf die Scharniere nach, um eine optimale Ausrichtung zu erreichen.
6
Schritt 6

Schloss und Griff montieren

  1. Installieren Sie Türgriff und Schließmechanismus gemäß den vorgebohrten Löchern im Torflügel.
  2. Setzen Sie den Profilzylinder ein und sichern Sie ihn mit der zugehörigen Schraube.
  3. Bringen Sie die Abdeckblenden an, um die Schrauben zu verdecken und eine saubere Optik zu erzielen.
7
Schritt 7

Anschlag montieren

  1. Befestigen Sie den Anschlag am gegenüberliegenden Stahlpfosten, sodass das Tor sicher schließt.
  2. Justieren Sie den Anschlag, um ein präzises Schließen zu gewährleisten.
8
Schritt 8

Endkontrolle und Feinjustierung

  1. Prüfen Sie die Funktion des Tores, indem Sie es mehrfach öffnen und schließen.
  2. Nehmen Sie bei Bedarf Feinjustierungen an Scharnieren und Anschlag vor, um einen reibungslosen Betrieb zu gewährleisten.
  3. Stellen Sie sicher, dass alle Schrauben fest angezogen sind und das Tor stabil montiert ist.
